一、材料簡介

JME改性環(huán)氧砂漿（修補型）是以改性環(huán)氧樹脂和胺類固化劑為主體的無溶劑型雙組分高性能結(jié)構(gòu)修復(fù)與防護材料，主要用于混凝土結(jié)構(gòu)的缺陷修復(fù)與表面防護。



二、性能特點

1. 高強度、強粘結(jié)力、良好的韌性。

2. 耐老化、耐腐蝕、耐水性能優(yōu)異。

3. 工藝性好，立面、仰面施工不流淌。



三、主要用途

混凝土結(jié)構(gòu)缺陷修復(fù)與表面防護。

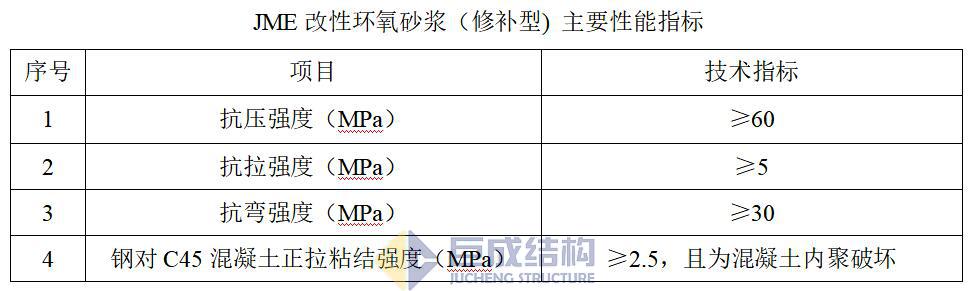

四、主要性能指標





五、使用要點

1. 粘接面處理：鑿除基面疏松部分，基面應(yīng)無油污、浮灰及其它雜物。

2. 配制界面劑并涂刷：用配制好的環(huán)氧砂漿界面劑在基面涂刷一遍。

3. 配制砂漿：首先將A、B兩組分按重量比3：1分別稱量，然后倒入容器中用電動攪拌器勻速攪拌3分鐘左右，直到呈色一致。一次配制不宜過多，隨配隨用。

4. 涂抹：待界面劑初凝（表面不流動、指觸拉絲）時用抹刀將砂漿涂抹到混凝土表面，用力壓實。環(huán)氧砂漿應(yīng)分層涂抹，立面及仰面施工每層厚度宜小于10mm，平面施工不大于30mm。應(yīng)在前一層固化后施工后一層。面層涂抹時要邊壓實邊抹光。

5. 固化：5℃～35℃環(huán)境下72小時可受力使用。若環(huán)境溫度低于5℃，可采取升溫措施或延長養(yǎng)護時間。



六、配比用量

1. 配比：A：B(重量比)=3：1

2. 用量：18.5kg/㎡(厚度10mm，未計損耗）



七、包裝貯存

1. 包裝：100kg/大組、30kg/小組。

2. 本品應(yīng)在5℃～40℃干燥庫房內(nèi)儲存，儲存期12個月。

3. 本品安全無毒、非易燃易爆，可使用一般交通工具運輸。
