一、材料簡(jiǎn)介

JC-EP型環(huán)氧膩?zhàn)邮且愿男原h(huán)氧樹(shù)脂和胺類固化劑為主體的無(wú)溶劑型雙組分高性能結(jié)構(gòu)修補(bǔ)材料，主要用于混凝土基層的修復(fù)補(bǔ)強(qiáng)、找平、防護(hù)，性能指標(biāo)滿足T/CECS 746-2020《混凝土耐久性修復(fù)與防護(hù)用隔離型涂層技術(shù)規(guī)程》的要求。



二、性能特點(diǎn)

1. 高強(qiáng)度、強(qiáng)粘結(jié)力、良好的韌性、良好的剝離強(qiáng)度和抗沖擊性能。

2. 耐老化、耐腐蝕性能優(yōu)異。

3. 工藝性好、動(dòng)載環(huán)境使用不易開(kāi)裂。



三、主要用途

主要用于混凝土基層的修復(fù)補(bǔ)強(qiáng)、找平，形成阻絕腐蝕介質(zhì)的隔離層；與巨成混凝土超耐侯防護(hù)涂料（水性氟碳）配套使用，不僅可解決混凝土結(jié)構(gòu)耐久性修復(fù)與防護(hù)問(wèn)題，也可達(dá)到美化裝飾效果。

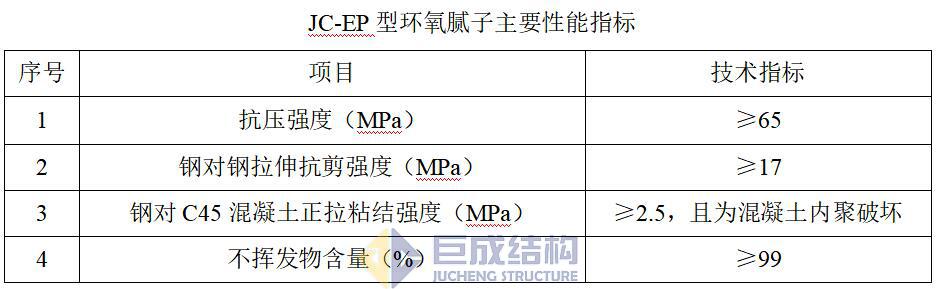

四、主要性能指標(biāo)







五、使用要點(diǎn)

1. 粘接面處理：混凝土表面用金剛片打磨至露出新面。涂膠前保證表面干燥且干凈無(wú)塵。

2. 配制膩?zhàn)樱菏紫葘、B兩組分按重量比3：1分別稱量，然后倒入容器中用電動(dòng)攪拌器勻速攪拌3分鐘左右，直到呈色一致。一次配制不宜過(guò)多，隨配隨用。

3. 點(diǎn)刮打底：用刮刀把基面上的氣孔、麻面、凹槽用環(huán)氧膩?zhàn)犹钊軐?shí)。

4. 面刮找平：待點(diǎn)刮打底的環(huán)氧膩?zhàn)踊竟袒瘯r(shí)，用刮刀大面積刮抹環(huán)氧膩?zhàn)?，膩?zhàn)訉討?yīng)平整、光滑、無(wú)劃痕等。

5. 打磨：對(duì)完全固化的膩?zhàn)佑秒妱?dòng)打磨機(jī)或砂紙打磨平整。

6. 養(yǎng)護(hù)：5℃～35℃環(huán)境下72小時(shí)可受力使用。若環(huán)境溫度低于5℃，可采取升溫措施或延長(zhǎng)養(yǎng)護(hù)時(shí)間。



六、配比用量

1. 配比：A：B(重量比)=3：1

2. 用量：1.6kg/㎡（厚度1mm，未計(jì)損耗）



七、包裝貯存

1. 包裝：100kg/大組、28kg/小組。

2. 本品應(yīng)在5℃～40℃干燥庫(kù)房?jī)?nèi)儲(chǔ)存，儲(chǔ)存期12個(gè)月。

3. 本品安全無(wú)毒、非易燃易爆，可使用一般交通工具運(yùn)輸。
