一、創新方法簡介

自鎖錨桿的施工工藝和錨固原理是：將基材（巖石或混凝土）上所鉆的直孔底部，用特制的擴孔鉆頭擴成倒錐面或正錐面，然后將一端安裝有未張開錨頭的錨桿插入孔底，軸向加壓使錨頭張開與孔底錐面貼緊，利用錨頭與孔壁的機械咬合力（即“自鎖”）和錨桿錨固段灌膠（漿）后的沿程摩阻力來提供錨固力。

采用擴孔自鎖錨桿，使被錨固體與基材連為整體，能充分發揮擴孔自鎖錨桿錨固力大的優勢，減小錨固段長度。應用十多年來，擴孔自鎖錨桿在地下工程抗浮、橋臺錨固、鐵軌錨固、水工結構、風電很多領域得到應用。對于增加建（構）筑物安全，縮短工期，救災搶險，節省投資起到了很好的作用。



二、施工工藝

1、替代化學植筋自鎖錨桿

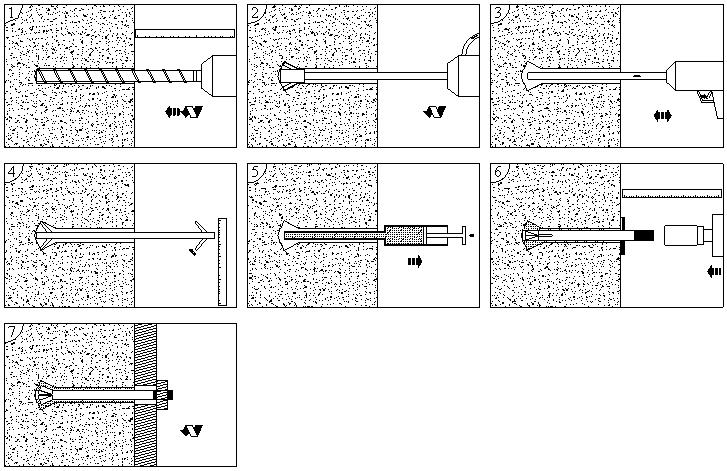

（1）水平錨桿施工工序

鉆直孔→底部擴孔→清孔→測量擴孔→注漿→安裝錨桿→連接與安裝

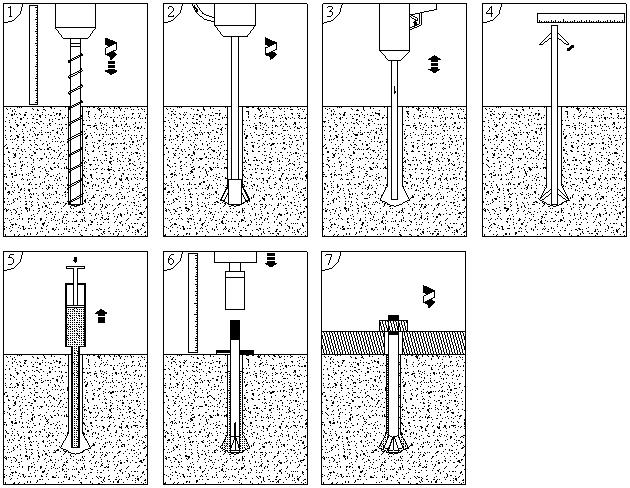

（2）豎直向下錨桿施工工序

鉆直孔→底部擴孔→清孔→測量擴孔→注漿→安裝錨桿→連接與安裝

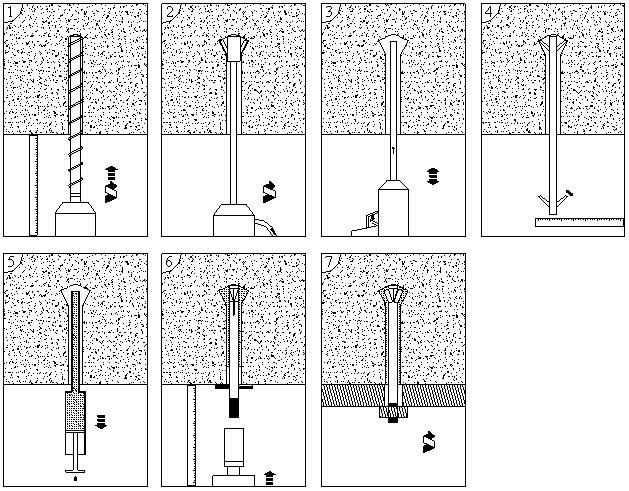

（3）豎直向上錨桿施工工序

鉆直孔→底部擴孔→清孔→測量擴孔→注漿→安裝錨桿→連接與安裝






2、抗浮自鎖錨桿施工工藝

鉆直孔→擴孔→清孔→錨桿組裝→錨桿安裝→注漿→養護



1 鉆直孔：鉆孔定位，采用地質鉆機或潛孔鉆機鉆直孔至設計深度。

2 擴孔：采用地質鉆機連接抗浮錨桿配套擴孔鉆頭，在直孔底部根據設計要求進行擴孔。

3 清孔：用高壓注漿機通過注漿管注水至孔底，直至孔頂冒清水，清孔完畢。

4 錨桿組裝：將抗浮錨桿錨頭與桿體連接。

5 安裝：將組裝好的錨桿直接插至孔底，錨桿頂部錘擊加壓，使底部錨頭沿?cái)U(kuò)孔壁張開。

6 注漿：用高壓注漿機通過注漿管注漿至孔底，直至孔頂冒漿液，注漿完畢。

7 養護。



3、預應力自鎖錨桿施工工藝

鉆直孔→擴孔→清孔→錨桿安裝→錨頭段注漿→養護→預應力施加→注漿→養護



1 鉆直孔：鉆孔定位，采用地質鉆機或潛孔鉆機鉆直孔至設計深度。

2 擴孔：采用地質鉆機連接抗浮錨桿配套擴孔鉆頭，在直孔底部根據設計要求進行擴孔。

3 清孔：用高壓注漿機通過注漿管注水至孔底，直至孔頂冒清水，清孔完畢。

4 錨桿組裝：將預應力錨桿錨頭錨頭與桿體連接，將組裝好的錨桿直接插至孔底，使底部錨頭沿?cái)U(kuò)孔壁張開。

5 錨頭段注漿：計算錨頭段注漿料使用量，用高壓注漿機通過注漿管注漿至孔底，控制注漿料對錨頭段注漿。

6 養護。

7 預應力施加：在頂部使用千斤頂對錨桿施加預應力。

8 注漿：用高壓注漿機通過注漿管注漿至孔底，直至孔頂冒漿液，二次注漿完畢。

9 養護。



三、典型應用案例

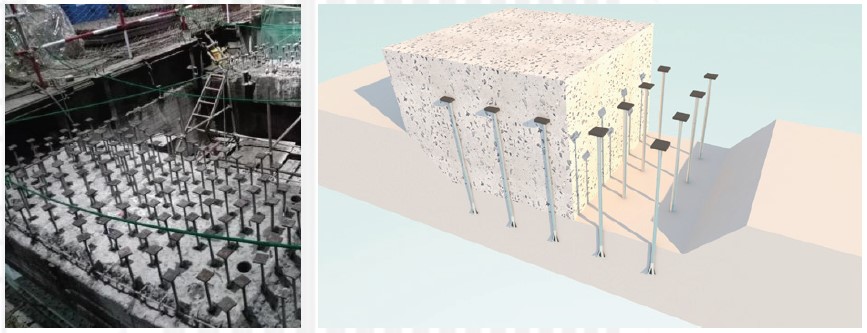

 貴陽保利大廈地下室抗浮錨桿工程



 孟加拉古拉邵電廠汽機基礎二次灌漿層拉結錨固工程（替代化學植筋）

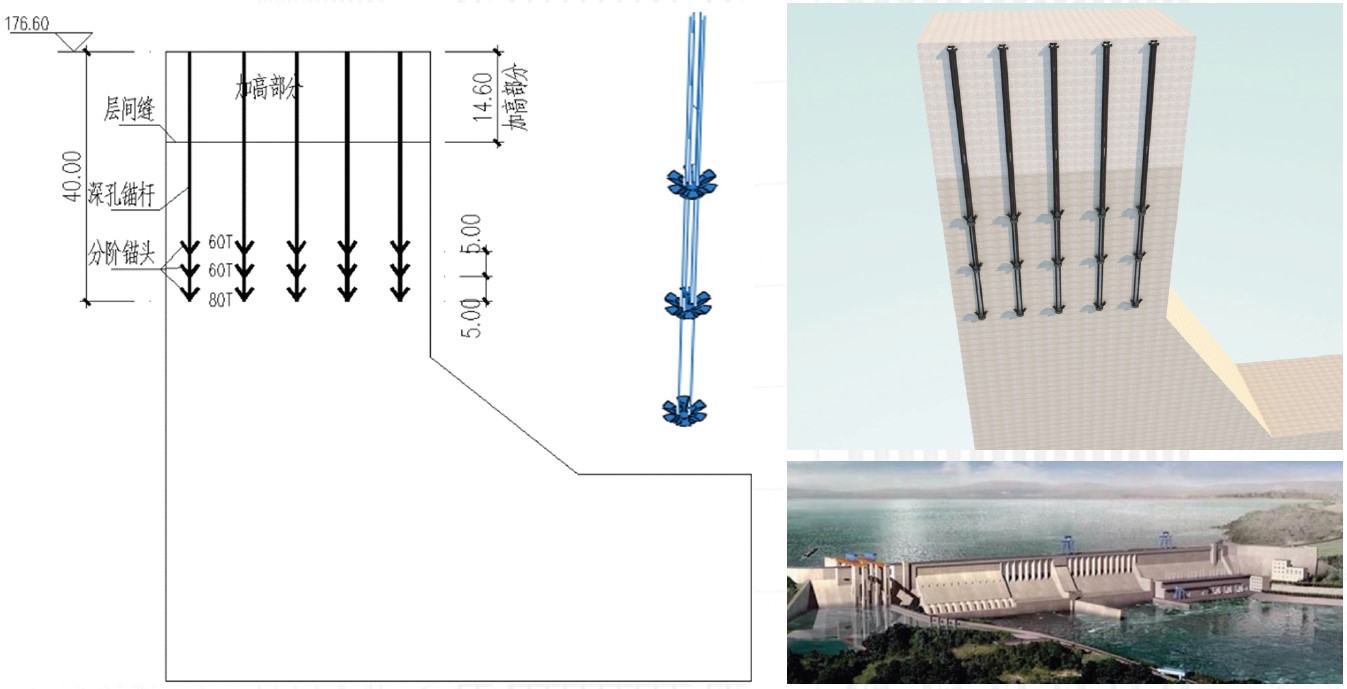

丹江口大壩加高加固多層預應力自鎖（200噸預應力）

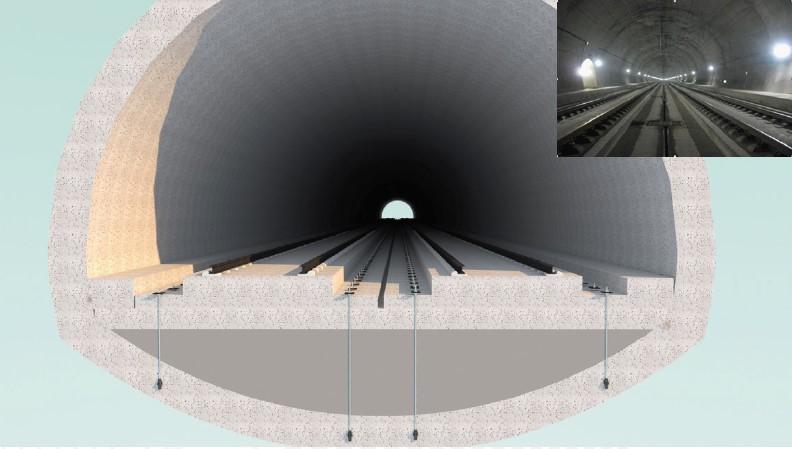

 高鐵無砟軌道板預應力錨桿（瞬時自鎖）

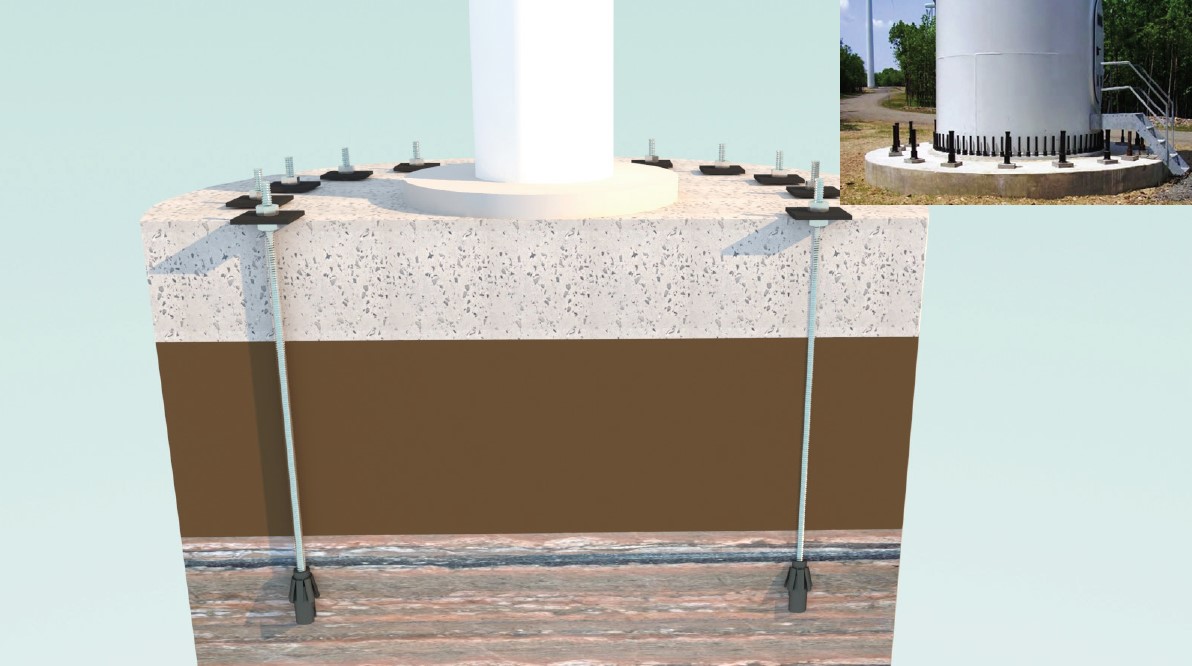

 風機基礎錨固
