一、材料簡(jiǎn)介

WSJ灌注型建筑結(jié)構(gòu)膠是以高性能環(huán)氧樹脂和改性胺類固化劑為主要成分的雙組分結(jié)構(gòu)粘結(jié)劑，主要用于結(jié)構(gòu)加固外粘型鋼，性能指標(biāo)滿足GB50728-2011《工程結(jié)構(gòu)加固材料安全性鑒定技術(shù)規(guī)范》中A級(jí)膠的要求。



二、性能特點(diǎn)

1. 高強(qiáng)度、強(qiáng)粘結(jié)力、良好的韌性、良好的剝離強(qiáng)度和抗沖擊性能。

2. 耐老化、耐腐蝕性能優(yōu)異。

3. 可灌性好，固化后無(wú)收縮。



三、主要用途

1. 結(jié)構(gòu)加固外粘型鋼，滿足壓注工藝要求。

2. 結(jié)構(gòu)縫隙、空腔修復(fù)。

3. 金屬、石材、木材、橡膠等采用壓注工藝時(shí)的粘接。

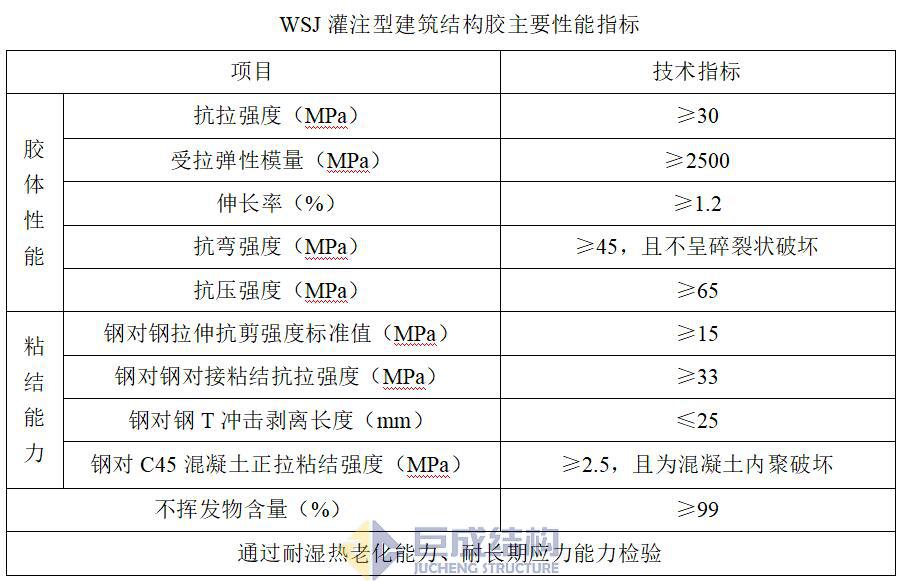

四、主要性能指標(biāo)







五、使用要點(diǎn)

1. 粘接面處理：混凝土表面用金剛片打磨至露出新面，型鋼粘接面用鋼絲輪打磨除銹至露出金屬光澤。注膠前保證粘接面干燥、潔凈。

2. 密封：型鋼安裝完成后用封堵材料封縫，預(yù)埋注膠嘴并預(yù)留出氣孔。

3. 配膠：首先將A、B兩組分按重量比4：1分別稱量，然后倒入容器中用電動(dòng)攪拌器勻速攪拌3分鐘左右，直到呈色一致。一次配膠不宜過(guò)多，隨配隨用。

4. 灌注：用注漿設(shè)備將配制好的膠液壓力注入，豎向宜從下往上，水平宜從一端往另一端。一般選擇壓力為0.2～0.3MPa。

5. 固化：5℃～35℃環(huán)境下72小時(shí)可受力使用。若環(huán)境溫度低于5℃，可采取升溫措施或延長(zhǎng)養(yǎng)護(hù)時(shí)間。

6. 表面防護(hù)：采用外涂砂漿防護(hù)前，應(yīng)在鋼板表面用環(huán)氧結(jié)構(gòu)膠點(diǎn)粘粗砂進(jìn)行糙化處理。



六、配比用量

1. 配比：A：B(重量比)=4：1

2. 用量：約7～9kg/㎡



七、包裝貯存

1. 包裝：80kg/大組、20kg/小組。

2. 本品應(yīng)在5℃~40℃干燥庫(kù)房?jī)?nèi)儲(chǔ)存，儲(chǔ)存期12個(gè)月。

3. 本品安全無(wú)毒、非易燃易爆，可使用一般交通工具運(yùn)輸。
